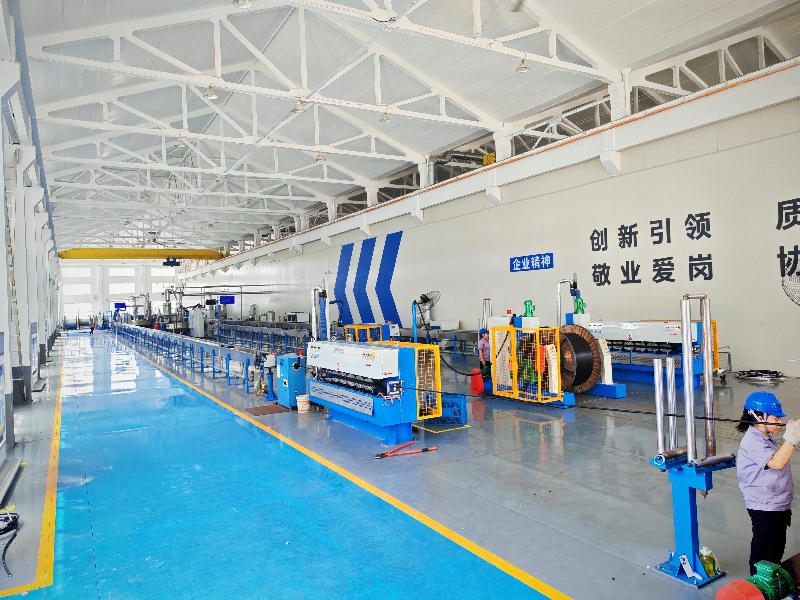

这 SJN（GX）-120高效护套线的电线线 是一个 高性能制造解决方案 设计用于生产 均匀，耐用的电缆夹克和鞘 用于电源电缆，电信电线，汽车安全带和工业电缆。该系统将精确的挤压技术与高级张力控制结合在一起，以提供一致的护套质量，满足严格的机械保护，电绝缘和环境阻力的行业标准。
| 数量： | |
|---|---|
以 精密挤出机 （φ65mm为30：1 l/d的比例）优化了用于处理从PVC和PE到LSZH（低烟雾零卤素）化合物和尼龙的精确挤出机（φ65mm）。使 多层模具 绝缘和夹克 在单个通行证中使用 共同排斥，从而减少了生产步骤，同时确保层之间的完美粘附。 PLC控制的张力系统 （准确性±1％）和 高速牵引 （最高200 m/min），该线可处理 0.5-6.0 mm的电线直径， 与传统的滑行线相比无论是生产用于建筑物的耐火电缆，用于电器的灵活绳索，还是用于工业机械的坚固电缆，该系统都可以确保一致的质量，高生产率和遵守全球标准。 ，材料浪费的精度为 15％ 。
材料兼容性： PVC （柔性和刚性）， PE （LDPE，HDPE）， LSZH 化合物和 尼龙 （PA6，PA12），遵守 UL 1581 , IEC 60332-1-2和 ROHS 2.0 标准。支持PLC中存储的特定于材料的处理参数。

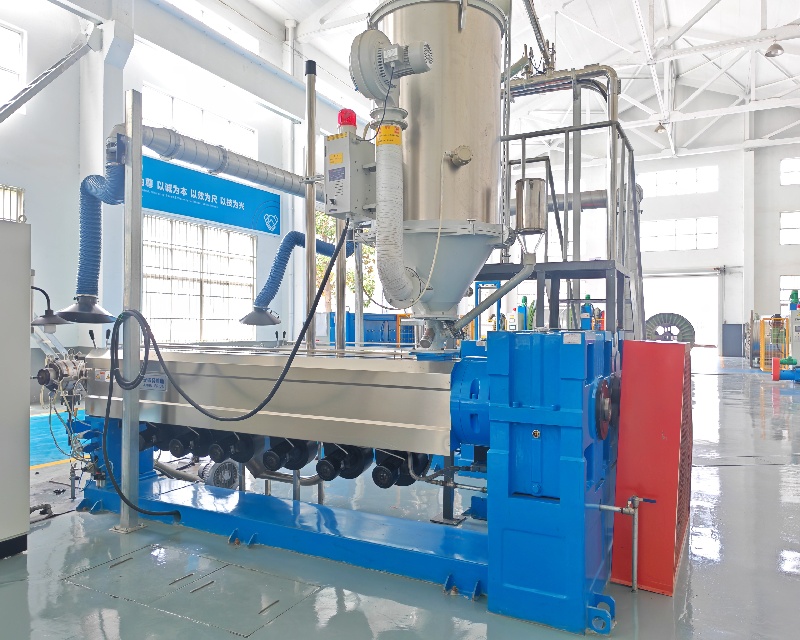

挤出系统： 带有 凹槽进料部分的 φ65毫米单螺钉挤出机， 可改善材料进料和用于均匀熔化的屏障螺钉设计。输出 以稳定的熔体压力（5-15 MPa） 150-300 kg/h的输出。

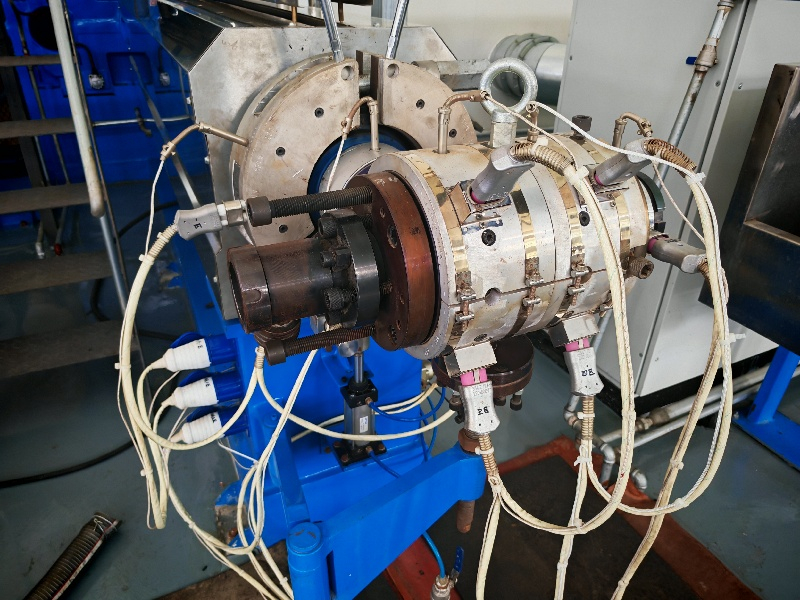

模具设计： 同轴模具， 使 绝缘+外套 与 可调同心的共解 （通过精确微米±0.02 mm）。镀铬的嘴唇被镀铬，可耐磨损和易于清洁。

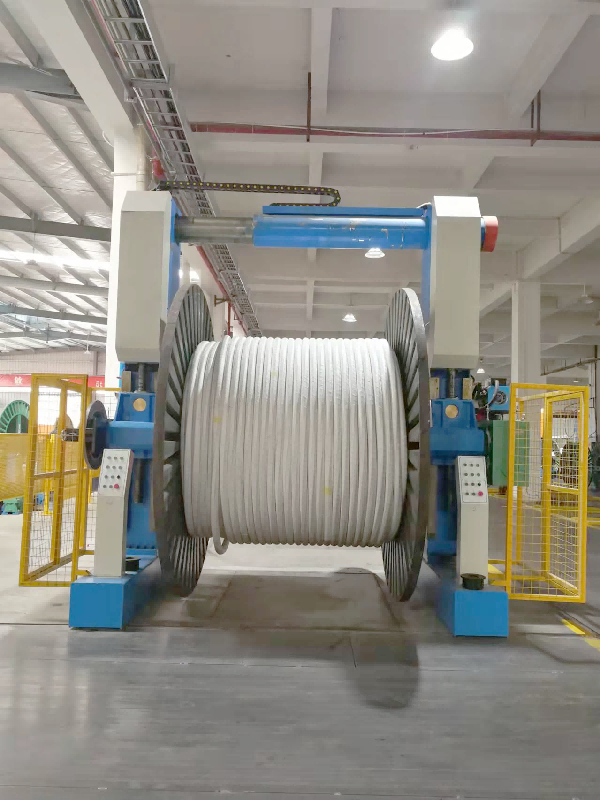

回报单元： 自动卷轴换阀 可容纳36-60英寸直径的卷轴，配备了 磁粉制动器， 可用于 ±1％的张力控制 （5-500 N范围）。通过自动卷轴切换支持不间断的生产。

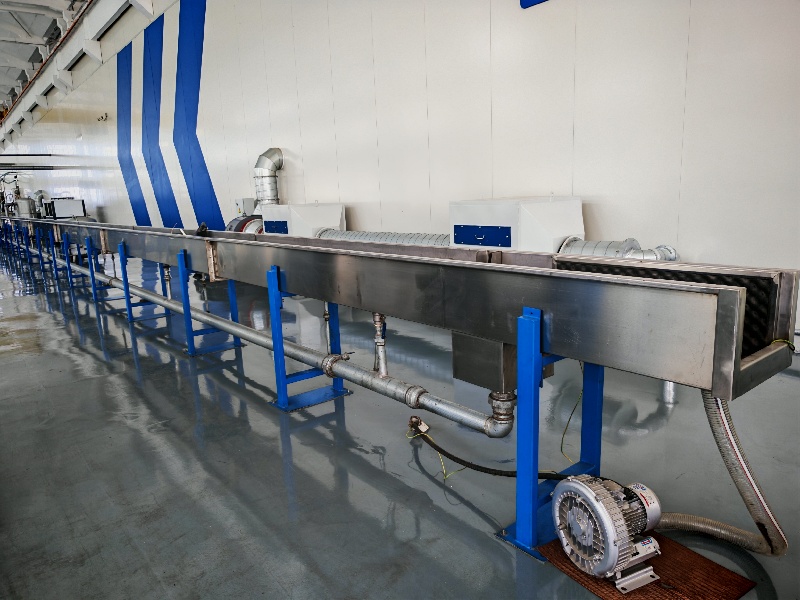

冷却系统： 水喷水 +空气冷却 站，可调节水流（5-20 L/min）和气压（0.2-0.5 MPa），将鞘温度从挤出温度降低至≤50°C，以确保尺寸稳定性。
切割系统： 带有 CNC控制的位置（±0.5 mm精度）的 液压飞行锯 ，可用于切割长度，并带有可选的连续绕组式旋风单元。
PLC+HMI界面：12英寸触摸屏显示模具压力 （0-20 MPA）， 线路速度 （5-200 m/min）和 夹克厚度 （通过激光千分尺，±0.01 mm）的存储50多种生产食谱以快速转换。 实时监视。
安全功能： 所有操作员站的 紧急停止按钮， 过度温度保护 （≥250°C关闭）以及 自动警报和关闭的 物质流动中断检测。
电缆
制造 LSZH夹克 用于高层建筑物，隧道和公共交通中使用的防火电缆，遇到 BS 6724 和 EN 50265-2-1， 用于低烟雾发射和火焰涂抹量。
生产 中型电缆的 PE夹克，可提供 防潮性 （IEC 60811-403），并为室外安装提供 紫外线保护 。
电信电线
处理 PE和LSZH夹克 的光纤电缆，确保 低介电损耗 （1 GHz时≤0.001）和 压碎电阻 （≥10kN/m）以保护精致的纤维。
用钢或铝制胶带加固 生产 装甲电信电缆，为地下装置提供啮齿动物和机械保护。
汽车安全带
生产用于汽车电线和安全带的 PVC和TPE夹克 ，符合 ISO 6722-1 （A/B类）和 大众LV 216， 以用于温度抗性（-40°C至125°C）和油性。
为汽车信息娱乐和传感器系统提供 多核电缆护套 ，并具有精确的尺寸控制连接器拟合。
工业电缆
创建 用于机器人和自动化电缆的 尼龙和PU夹克，具有 1000万个弯曲循环 耐用性（ASTM D2176，10×10倍电缆直径弯曲半径），并且对工业油的阻力。
生产 耐热硅胶夹克， 用于高温工业电缆，在180°C下连续运行（UL 1581 VW-1火焰等级）。
问：这条线可以处理的最大线直径是多少？
答： 单核电线可容纳 6.0毫米，多核电缆可容纳 12.0毫米 ，可自定义的回报和运输单元可用于最大16毫米的较大直径。
问：它可以与现有的绞合机集成吗？
答：是的，其 通用的CAPSTAN接口 具有可调节速度同步（通过编码器反馈）支持大多数绞合机处理 1.0-6.0 mm电线直径的无缝集成。张力控制与上游过程协调，以防止电线拉伸。
问：护套线有什么认证？
答：该线本身符合 CE （Machinery指令2006/42/EC）和 ISO 9001：2015 。生产的电缆符合 UL 62 （电绝缘）， IEC 60332-1-2 （火焰测试）和 ROHS 2.0 （限制物质），并基于材料选择提供了其他认证。
问：它如何确保长期生产的均匀夹克厚度？
答：该系统使用 闭环控制系统 ，该系统通过激光微米（100次测量/秒）连续测量夹克厚度，并实时调整挤出机速度和模具位置，并在标称价值的±5％内保持厚度公差 - 超出行业标准。
| 技术规格 | 参数 |
| 核心直径 | 60毫米60mm |
| 挤压后的外径 | 钟35〜100mm |
| 设计速度（最大） | 100m/min |
| 设备中心高度 | 1000mm |
| 回报梭芯规格 | PN1250〜PN2500 |
| 包装梭芯规格 | PN1250-PN2500 |
| 螺丝直径 | °1220mm |
| L/D比 | 25：1 |
| 最大螺钉旋转速度 | 80r/min |
| 最大输出 | 750kg/h士5％（PVC）; 500〜1000kg/h（LSZH，正常C等级） |
| 电压等级 | 3相5线，〜380V/50Hz |
