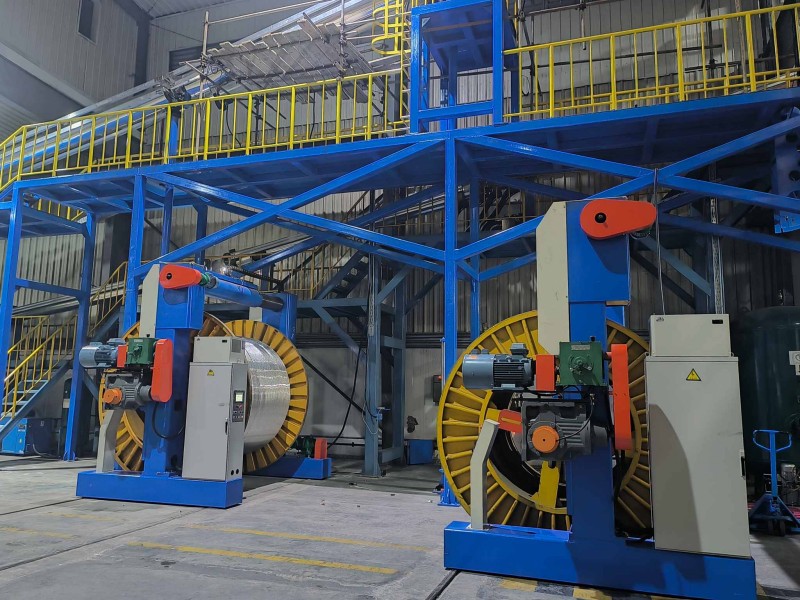

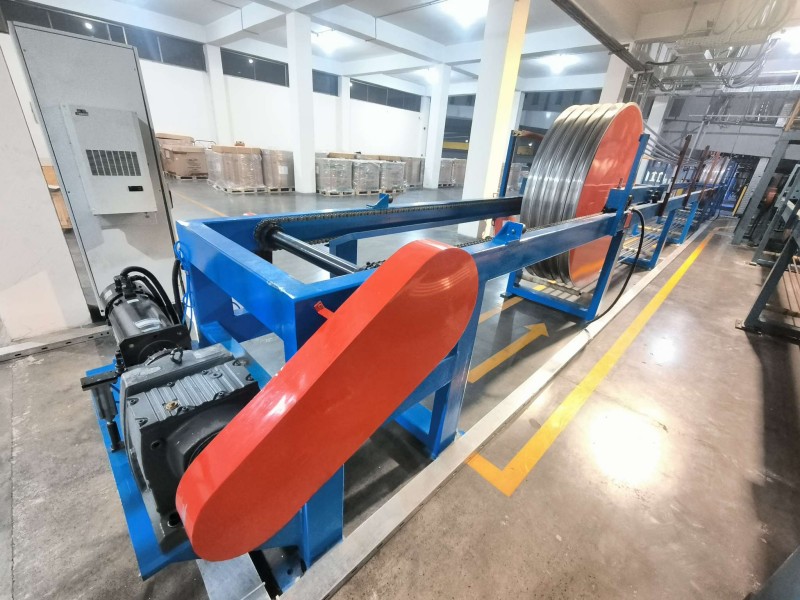

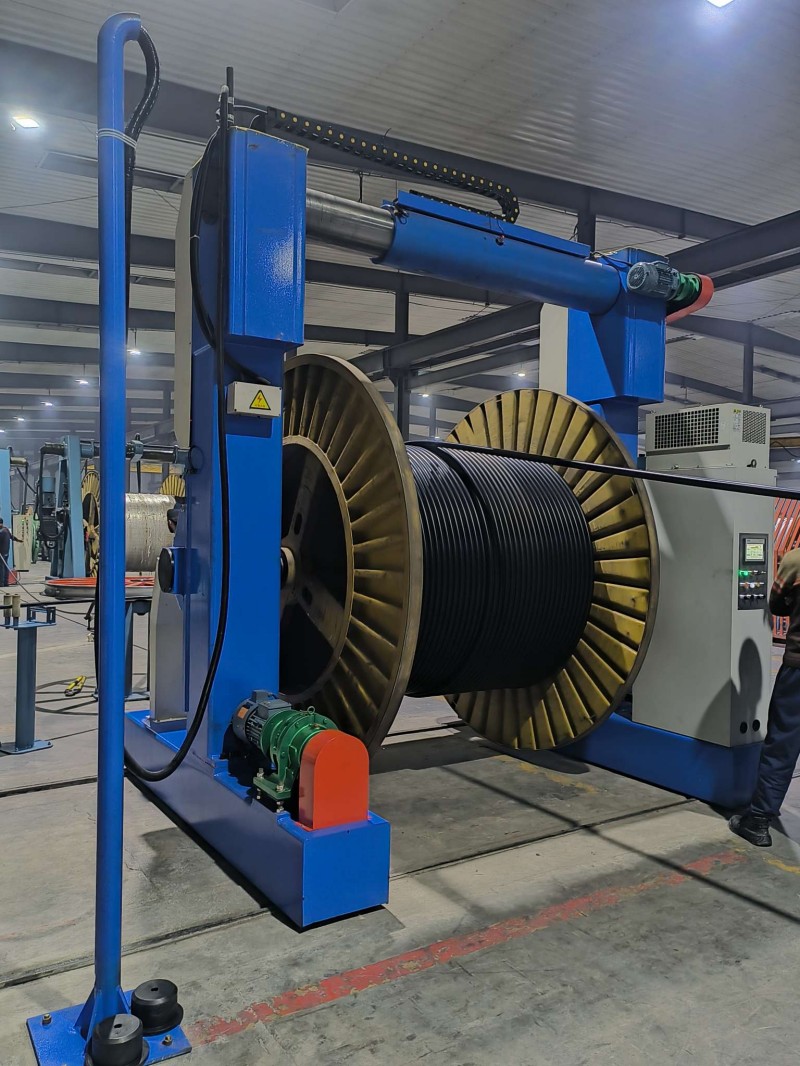

CCV-66kV-(80+175+100)三层共挤悬链式干法交联生产线为氮气交联、水冷却方式干法交联生产线，适用于生产6-66kV电压等级，绝缘厚度在15mm以下，交联聚乙烯绝缘电力电缆的缆芯。生产速度快，性价比高。
| 数量： | |
|---|---|
生产线主要技术规范
1． 电压等级：U0/U
交联聚乙烯：（6-48）kV/（10-66）kV
2． 产品规格
铜芯：66kV及以下，50-1200mm2
铝芯35kV及以下，50-800mm2
3． 缆芯最大重量：16kg/m
4． 机头出口最大直径：φ90mm
5． 缆芯结构
导体屏蔽：0.5-3.0mm
绝缘：2.0-15mm
绝缘屏蔽：0.5-3.0mm
6． 材料
导体：单芯紧压铜、铝圆绞束线，非分割导体，不能绕包（或者不得破损的）半导电带
导体屏蔽：交联导体屏蔽料
绝缘：交联聚乙烯
绝缘屏蔽：可剥离绝缘屏蔽料；不可剥离绝缘屏蔽料
7． 机构线速度：0.5-30m/min
8． 硫化管
布管形式：半悬链下倾式
冷却段倾角：≤2°
悬链系数：200-130
加热段
长度：约58m（上封闭+9段×6米）
材料：不锈钢，管1Cr18Ni9Ti，φ250×4，法兰为不锈钢1Cr13或0Cr18Ni9
设计最高温度：450℃
预冷段
长度：约13.5m（1段×6米双层+排污段+1段×6米+水气平衡段）
材料：不锈钢，管1Cr18Ni9Ti，φ250×4，法兰为不锈钢1Cr13或0Cr18Ni9

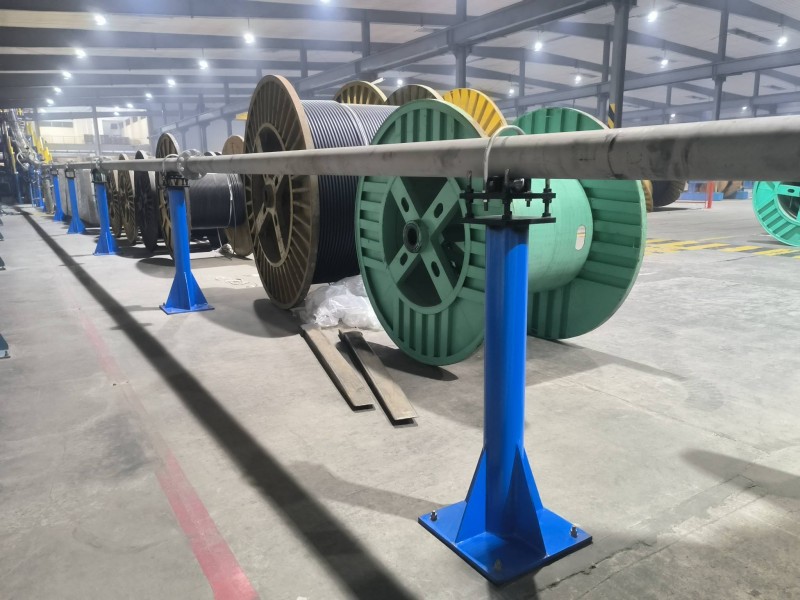

冷却段
长度：约113m（18段×6米+托线器+下封闭）
材料：管0Cr18Ni9不锈钢，φ200×4，法兰为不锈钢1Cr13 or 0Cr18Ni9
设计压力：1.6MPa

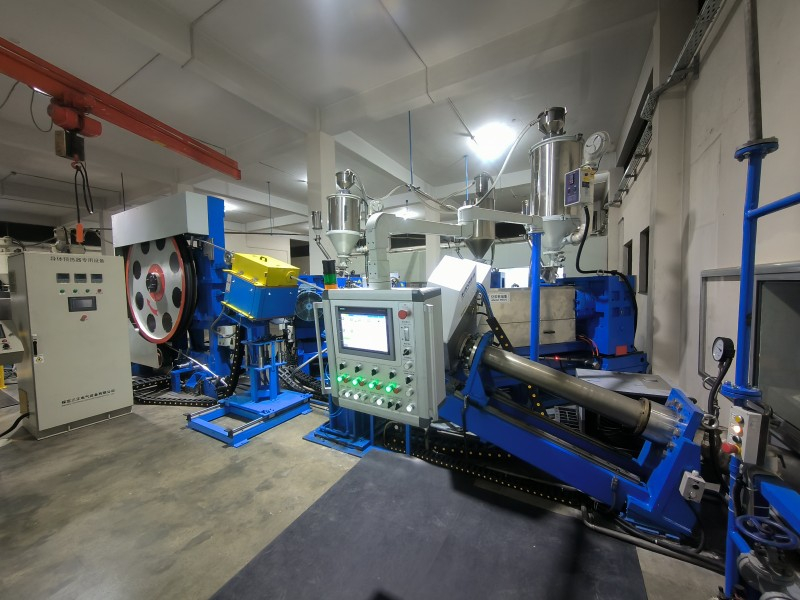

9． 挤出机排列方式
80-175-100三层共挤式
80导体屏蔽
175交联聚乙烯绝缘
100绝缘屏蔽
10． 动能消耗、环境要求
电：安装容量1200kVA，供电电网电压应为正弦波，谐波失真不大于5%，三相电压间不平衡度应小于±5%，380V±10%，220V±10%，50Hz±2%，三相五线制
水：水压0.2-0.6MPa，用水量15m3/h(水库循环水)，悬浮物＜25mg/l，硬度＜8°dh（143ppm），入口温度15-25℃，消耗量约0.5m3/h，温差5℃
压缩空气：0.6-0.8MPa，用气量2.5 m3/h瞬间(标准状态) ，运行中的平均量0.2 m3/h，电缆吹干器（配水冷却）42 m3/h
氮气：压力2.0-2.2MPa，纯度99.5%；20℃，0.1MPa，水冷却连续消耗量4-8m3/h气态(标准状态)；20℃，0.1MPa,气体冷却连续消耗量8-12m3/h气态，12-16 l/h液态；最小压力1.4MPa，供氮能力在充氮时达到0.1MPa/min直至0.7MPa/min的充氮速度或更快。为满足起车需要，1条CCV生产线应备有不小于6m3储氮罐
环境温度：5-35℃
相对湿度：＜95%，无凝霜
海拔高度：1000m以下
11． 厂房基本参数
一楼标高：+0000mm，收放线的地基承载≥20×103kg/m2
二楼标高：+7000mm，楼面承载≥0.8×103kg/m2（如果将3楼用的外循环水系统布置在2楼楼面的话，在约15m3的不锈钢水箱位置的楼面承载应该≥1.6×103kg/m2，可用辅梁加固，建筑设计时必须考虑）
三楼标高：+14000mm，楼面承载≥1.5×103kg/m2，挤出机和上牵引位置采用辅梁加固，建议挤出机楼为砖混结构建筑（如果设计为钢构，楼面必须为钢筋混凝土结构）
用户自制从二楼到一楼的钢构楼梯
